Giải pháp nâng cấp tháp giải nhiệt bằng quạt EC hiệu suất cao
Các tháp giải nhiệt cho trung tâm dữ liệu, bệnh viện hoặc các cơ sở công nghiệp ngày càng đòi hỏi hiệu quả cao hơn. Nếu sử dụng động cơ điện xoay chiều (EC) hiện đại thay vì công nghệ AC, mức tiêu thụ năng lượng và chi phí vận hành có thể giảm đáng kể. Ngoài ra, việc chuyển sang sử dụng quạt EC cũng rất đáng giá vì tốc độ của chúng có thể điều chỉnh vô cấp, cung cấp các tùy chọn kết nối mạng và có thể chịu được các điều kiện môi trường khắc nghiệt.
Quạt trong tháp giải nhiệt có nhiệm vụ tản nhiệt hiệu quả ra môi trường, đặc biệt là nhiệt lượng sinh ra khi một quy trình, hệ thống hoặc tòa nhà được làm mát bằng nước. Đồng thời, các quạt được sử dụng phải cực kỳ bền chắc vì chúng phải chịu được độ ẩm cao, các tác động khác nhau của môi trường và sự thay đổi nhiệt độ nhanh chóng. Và cuối cùng nhưng không kém phần quan trọng, chúng phải hoạt động càng êm càng tốt – đặc biệt nếu tháp giải nhiệt được đặt gần khu dân cư hoặc khu vực đa chức năng. Việc sử dụng nhiều quạt nhỏ mang lại lợi ích: bố trí linh hoạt cho thiết kế nhỏ gọn và phân phối không khí đồng đều.
1. Nguyên lý hoạt động của tháp giải nhiệt
Tháp giải nhiệt hoạt động dựa trên quá trình trao đổi nhiệt giữa nước và không khí.
- Nước nóng từ hệ thống được đưa vào tháp
- Không khí được quạt thổi qua để tiếp xúc với nước
- Nhiệt từ nước được truyền ra môi trường không khí
Nhờ đó:
- nhiệt độ nước giảm xuống
- nước có thể được tuần hoàn và sử dụng lại
Quá trình này phụ thuộc rất lớn vào lưu lượng và chất lượng luồng gió, do đó quạt là thành phần cốt lõi của hệ thống.

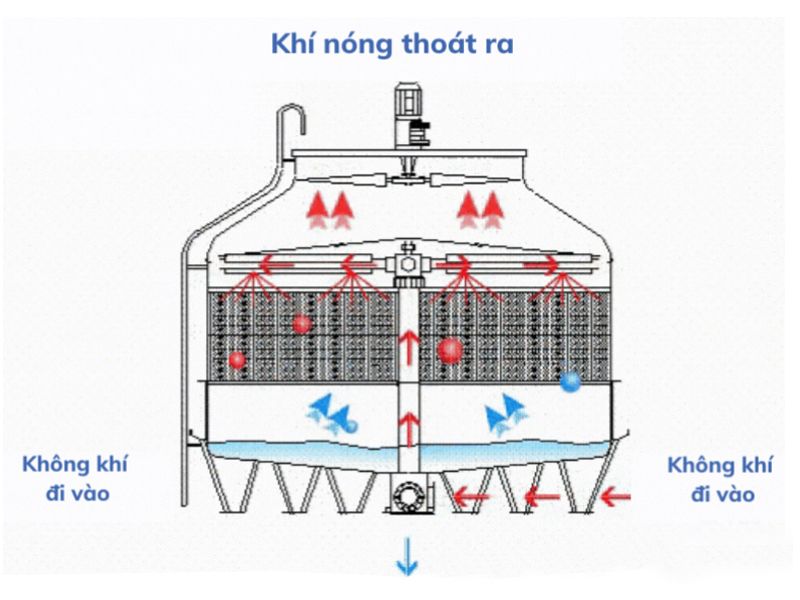

Nguyên lý làm việc của tháp giải nhiệt nước
2 . Những hạn chế của hệ thống quạt truyền thống
Phần lớn các tháp giải nhiệt hiện nay vẫn sử dụng quạt truyền động cơ khí với động cơ AC kết hợp dây đai và hộp giảm tốc. Mặc dù cấu hình này đã được sử dụng trong thời gian dài, nhưng tồn tại nhiều nhược điểm:
- Tiêu hao năng lượng lớn: Quạt hoạt động ở tốc độ cố định, không thể điều chỉnh theo tải thực tế, dẫn đến lãng phí điện năng khi nhu cầu làm mát thấp.
- Hiệu suất làm mát không ổn định: Do không thể điều chỉnh lưu lượng gió linh hoạt, hệ thống khó đáp ứng chính xác nhu cầu vận hành, gây thiếu hoặc thừa công suất làm mát.
- Độ ồn và rung cao: Cấu trúc cơ khí phức tạp với nhiều bộ phận truyền động khiến hệ thống dễ phát sinh rung động và tiếng ồn.
- Chi phí bảo trì lớn: Các bộ phận như dây đai, ổ trục và hộp số cần được bảo trì định kỳ, làm tăng chi phí vận hành và thời gian dừng máy.
- Độ tin cậy thấp: Trong môi trường làm việc khắc nghiệt (nhiệt độ cao, độ ẩm lớn, ăn mòn), các hệ thống cũ dễ bị xuống cấp nhanh chóng.
3 . Giải pháp: Quạt EC hiệu suất cao
Quạt EC (Electronically Commutated) là công nghệ quạt hiện đại, tích hợp động cơ hiệu suất cao và hệ thống điều khiển thông minh.
Khi được ứng dụng trong tháp giải nhiệt, quạt EC mang lại nhiều cải tiến đáng kể:
- Tiết kiệm năng lượng: Quạt EC có thể điều chỉnh tốc độ linh hoạt theo tải thực tế, giúp giảm đáng kể điện năng tiêu thụ so với quạt truyền thống.
- Hiệu suất làm mát tối ưu: Lưu lượng gió được kiểm soát chính xác, giúp hệ thống duy trì hiệu quả trao đổi nhiệt ổn định.
- Vận hành êm ái: Thiết kế tối ưu giúp giảm rung và tiếng ồn, cải thiện môi trường làm việc.
- Giảm chi phí bảo trì: Không sử dụng hệ truyền động cơ khí phức tạp, quạt EC có độ bền cao và ít yêu cầu bảo trì.
- Tối ưu chi phí dài hạn: Mặc dù chi phí đầu tư ban đầu có thể cao hơn, nhưng tổng chi phí vận hành thấp hơn đáng kể.
4 . So sánh quạt EC và quạt AC truyền thống
| Tiêu chí | Quạt AC truyền thống | Quạt EC hiệu suất cao |
|---|---|---|
| Thiết kế | Kích thước lớn, kết cấu cồng kềnh | Thiết kế gọn nhẹ, tiết kiệm không gian |
| Hiệu suất | Hiệu suất thấp | Hiệu suất cao (trên 90%) |
| Hệ truyền động | Phụ thuộc dây đai và hộp số | Truyền động trực tiếp, không cần dây đai |
| Điều chỉnh lưu lượng | Khó điều chỉnh | Điều chỉnh tốc độ linh hoạt |
| Độ rung & tiếng ồn | Dễ rung, độ ồn cao | Ít rung, vận hành êm ái |
| Bảo trì | Cần bảo trì thường xuyên | Ít bảo trì, độ bền cao |
4 . Giải pháp FanGrid – xu hướng mới trong thiết kế tháp giải nhiệt
Với các tháp giải nhiệt có cấu trúc thông thường, việc đáp ứng đầy đủ các yêu cầu này ngày càng trở nên khó khăn. Để tạo ra lưu lượng gió cao, người ta thường sử dụng các quạt rất lớn. Chúng được dẫn động bằng hộp số hoặc dây đai từ động cơ điện xoay chiều. Do trọng lượng của các quạt đơn lớn này, chúng có thiết kế chắc chắn và không thể lắp đặt cho đến khi đến công trường. Điều này khiến việc cân bằng chính xác cánh quạt quay trở nên gần như không thể, thường dẫn đến hỏng hóc sớm trong quá trình vận hành.

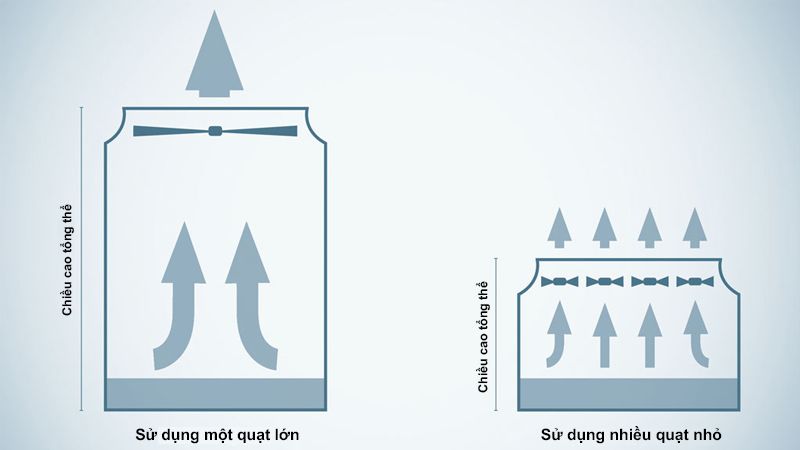

Các quạt như vậy thường hoạt động ở chế độ hai pha, sao/tam giác hoặc bật/tắt. Ngoài ra, các góc của tháp giải nhiệt không có luồng khí lưu thông đồng đều và tháp cũng trở nên rất cao vì để đạt được luồng khí lưu thông đều, cần có một khoảng không gian lớn giữa quạt và các vòi phun của bộ trao đổi nhiệt. Giải pháp đưa ra là thay thế quạt lớn bằng nhiều quạt nhỏ hơn hoạt động song song (một hệ thống FanGrid), điều này mang lại một số lợi ích trong thực tế.

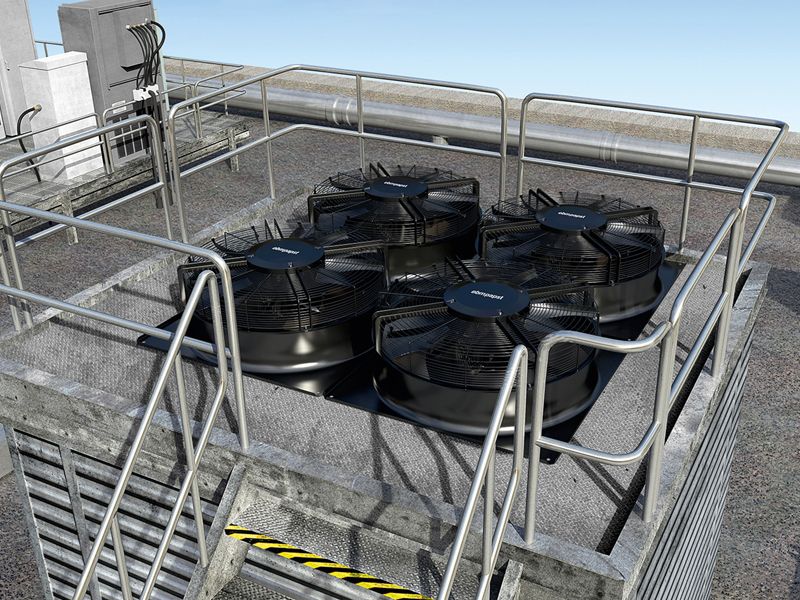

Giải pháp FanGrid – xu hướng mới trong thiết kế tháp giải nhiệt
Lợi ích của FanGrid:
- Phân bố luồng gió đồng đều hơn
- Tăng độ tin cậy: nếu một quạt ngừng hoạt động, các quạt khác vẫn đảm bảo lưu lượng
- Giảm chiều cao tháp
- Dễ lắp đặt và vận hành
- Điều khiển và giám sát tập trung
Giải pháp này đặc biệt phù hợp cho các hệ thống yêu cầu độ ổn định cao như trung tâm dữ liệu và nhà máy công nghiệp.

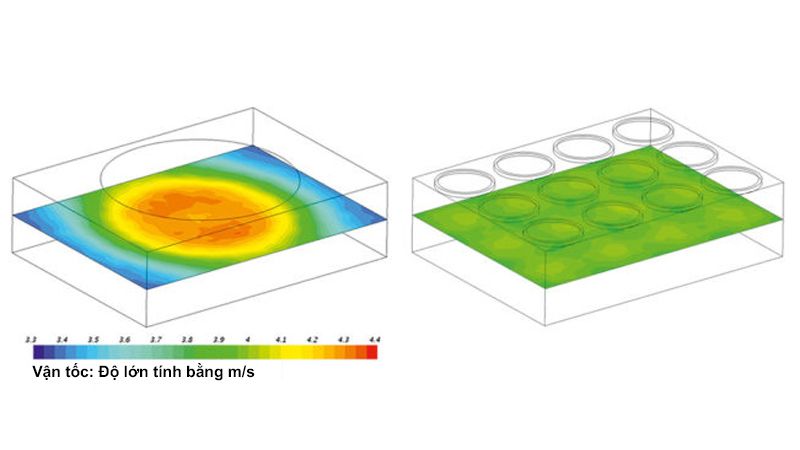

So sánh luồng khí: Sự phân bố khí trong FanGrid (bên phải) đồng đều hơn nhiều; tất cả các bộ phận đều nhận được luồng khí đồng nhất hơn
5 . Ứng dụng thực tế và hiệu quả nâng cấp
Động lực chính của quạt tháp giải nhiệt là các động cơ EC hiện đại, hoạt động hiệu quả năng lượng cao ở cả chế độ tải toàn phần và tải một phần, được thiết kế để có tuổi thọ cao và có khả năng điều khiển tốc độ vô cấp. Điều này đảm bảo hiệu suất gió ổn định trong mọi điều kiện. Với hiệu suất trên 90%, động cơ mang lại hiệu suất vượt xa các giá trị yêu cầu của cấp hiệu suất IE4. Thiết kế động cơ kiểu dòng chảy cũng góp phần tăng hiệu suất và vận hành êm ái. Các vấn đề do quy định về bảo vệ tiếng ồn gây ra giờ đây đã là chuyện quá khứ.
Một ví dụ ứng dụng cho thấy việc tiết kiệm năng lượng mang lại hiệu quả thực tế. Thay vì một quạt lớn có đường kính 2.100 mm, bốn quạt hướng trục có đường kính 910 mm mỗi chiếc đã được lắp đặt trong tháp giải nhiệt để tạo ra cùng lưu lượng không khí 87.040 m³/h ở áp suất tĩnh 100 Pa. Điều này cho phép giảm mức tiêu thụ điện năng từ 7,8 kW xuống chỉ còn dưới 5,3 kW (gấp bốn lần 1,32 kW). Tổng cộng, việc nâng cấp này đã giúp người vận hành tiết kiệm được gần 22.000 kWh năng lượng mỗi năm.
Để giám sát hoạt động quay, quạt có thể được theo dõi liên tục thông qua kết nối đám mây. Trong quá trình này, các thông số vận hành như tốc độ quay, nhiệt độ động cơ và rung động được thu thập và truyền về hệ thống giám sát từ xa. Người dùng luôn có thể theo dõi quạt FanGrid và nếu cần, có thể lên kế hoạch bảo trì định kỳ cho tháp giải nhiệt của mình.
6 . Một số mã quạt thông dụng
Một số mã quạt EC dùng để cải tạo tháp giải nhiệt như
- Size 800: W3G800-CG02-80, W3G800-GY21-63, W3G800-CU25-80, W3G800-GU21-D1, W3G800-GU25-01, W3G800-GY21-A3, W3G800-KS39-03/F01, W3G800-KU21-05, W3G800-KU21-D1, G3E-3A800-A8-01, W3E-3A800-A8-01.
- Size 910: W3G910-LV12-36, W3G910-OV04-E1, G3E-3A910-A8-20, W3E-3A910-A8-22.
